1)数控冲床滑动导轨的材料导轨材料主要是铸铁、钢、塑料以及有色金属，应根据数控冲床性能、成本的要求，合理选择导轨材料及热处理来降低摩擦系数，提高导轨耐磨性。
①铸铁材料  数控冲床上常用导轨材料是铸铁材料。常用铸铁材料是HT200和HT300。为了提高耐磨性，还有应用孕育铸铁、高磷铸铁及合金铸铁。
②镶钢导轨材料镶钢导轨是机床导轨的常用形式之一。其材料常用T10A、GCr15或38CrMnAI。镶钢导轨的硬度高、耐磨性好。但其制造工艺复杂，安装费时（尤其分段接长时），成本较高，且总体刚度不如整体铸铁导轨好。为了发扬整体铸铁导轨和镶钢导轨的优点，避免它们的缺点，近来出现把型钢与床身本体铸成一体的导轨形式。这种导轨经过淬火，其硬度可达60HRC以上。
③塑料导轨材料塑料导轨是在动导轨上涂有或贴有一层塑料材料，使得导轨的摩擦系数低、动静摩擦系数接近与稳定、耐磨性好、吸振性好。
塑料导轨的材料可分为两种：贴塑材料和涂塑材料。

贴塑材料：目前在国内生产使用的主要有：塑料导轨板和塑料导轨软带两种，由聚四氟乙烯和多种金属材料制成的复合材料。例如，FQ-1塑料导轨板采用的是在镀铜钢板上烧结一层多孔青铜，在青铜层间隙中轧人聚四氟乙烯及其它填料，再经适当处理，形成金属一氟霉塑料的复合体导轨板，摩擦系数小（约为0.04-0.08），并具有良好的自润滑作用，很适用于垂直导轨u塑料导轨软带是以聚四氟乙烯PTFE为基体，添加青铜粉、二硫化铂和石墨等多种填料所构成的复合材料。在油润滑状态下，摩擦系数约为0.06，使用寿命为普通铸铁导轨的8-10倍。塑料导轨软带有各种厚度规格，长与宽由用户自行裁剪，采用粘贴的方法固定。由于塑料导轨软带较软，容易被硬物刮伤。因此要有良好的密封防护措施。

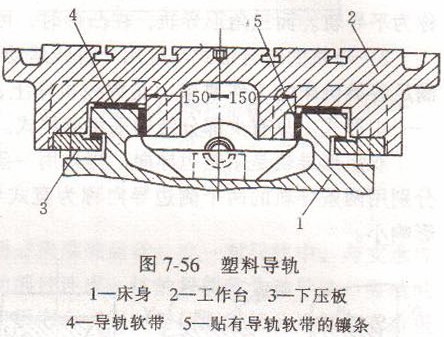

涂塑材料：涂塑材料是环氧型耐磨涂层，以环氧树脂和二硫化钼为基体．加入增塑剂，混合成液状或膏状为一组份和固化剂为另一组份的双组份塑料涂层。当导轨间隙调整好后，将二组材料按比例混合好，注涂于动导轨涂层面上，固化成塑料导轨面。涂塑导轨材料有良好的可加工性，固化时体积不收缩，尺寸稳定，也具有良好的摩擦特性和耐磨性，抗压强度比聚四氟乙烯导轨软带高。常用于重型机床和不易用导轨软带的复杂配合型面。塑料导轨在机床上的应用形式见图7-56。
