数控冲床吊装&安放

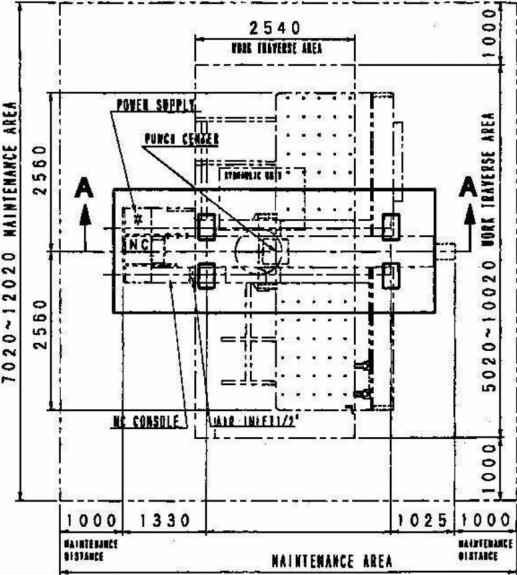

  安装的场所应充分考虑到数控冲床机器及材料的移动、材料的搬进及搬出、以及数控冲床机器及其它装置的保养检查等之作业，同时在数控冲床及其它的装置之周围应预留充分的空间。 空气压缩装置应放置在离机床不超过5米远的地方。安装的场所应远离易产生灰尘或粉末的机器。虽然机床具在防电磁干扰的功能，但足也应该离开焊接机、钻床、喷砂机、以及研磨机等易于产生电源噪音的机器3米以下的距离。需要提供坚实、水平的混凝十地基（600mm厚）安装数控冲床。地基图山AMADA提供。
警告
  需要专业的人员完成吊装工作。使用起重机和可以承受机床重量的钢丝绳。存吊装过程中，钢丝绳之间的夹角不应超过60。
  当吊装机床过科中，使用起重机和可以承受机床重量的钢丝绳。
  机床的重量，包括液压单元（大约790kg）11．0吨。为了吊装机床，请将钢丝绳套在机顶盖下的四个螺栓上：保持平衡，在提升，放下机床过程中，要保护机床不被碰撞。

清洁
  数控转塔冲床安放完成后，请用清洗用油将备滑动的部位所涂抹的防锈油擦拭干净。随后用机油涂抹存防锈油被擦拭过的地方，以防止部件生锈。
  不要使用刮刀划数控冲床表面或用溶剂油等溶剂擦拭喷漆的部份。
水平

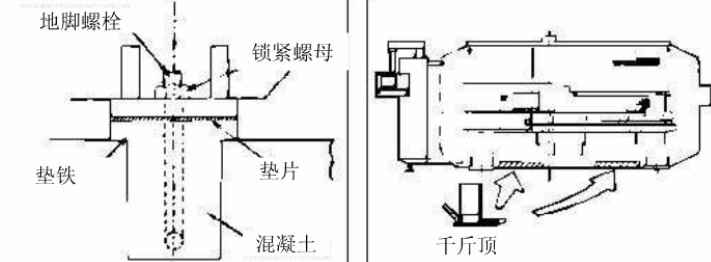

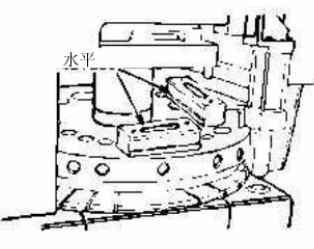

  在上转塔盘的X轴、Y轴力向放两个水平块。存数控转塔冲床的地脚部分和挚铁部分插入垫片，以调数控转塔冲床床的水平。用液压千斤顶抬起机床（见右下角图）插入垫片。不要抬起电气控制箱的底部。机床的x轴、Y轴方向的水平范围在+0.05mm/m。

  当调整完水平后，存从数控转塔冲床地脚部分和垫铁之间的孔处插入地脚螺栓，存地脚螺栓上．拧上锁紧螺埘，并把地脚螺栓用混凝土固定。当混凝土完全干燥后，拧紧锁紧螺母就能同定机床。

空气连接
  应给数控转塔冲床提供0. 5Mpa{5. Okgf／cm}的压力、压缩及干燥的、压源流量为2501。／min的干净空气。并请使用2+2Kw以上容量的窄气压缩机。为了减少压力损耗，安装窄气压缩机距离机床不要超过5m。数控冲床空气入口处的管径尺寸为1／2“(内径为12. 7mm)。连接空气压缩机和机器的软管或管路的尺寸，烦请使用1/2”(内径为12. 7mm)的软管或管路。

  如果安装空气压缩机距离数控冲床超过5m，请使用3/4“的软管或管路。

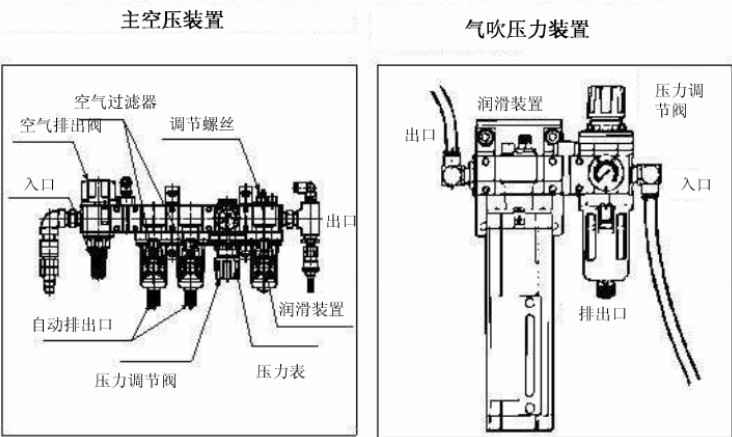

  将主空压装置和气吹压力装置的操作压力设置为0. 49MPa(5. Okg/cm')。设置办法：将调节阀旋钮打开，顺时针方向为增加压力，逆时针方阳为减少压力，压力值设定完成后，按下调节阀旋钮。请保持润滑器的油在油标下限的上方。推荐用油：ESSO Teress0 32，SHELL Tellus Oil C32, MOBIL DTEOil Light。详情请参阅第七章保养调整油滴的数量。

  通过位于空气过滤器底部的排出阀门来排出气吹装置的积水。而主空压装置的积水是自动排出的
电气连接

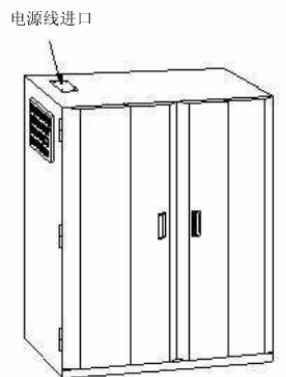

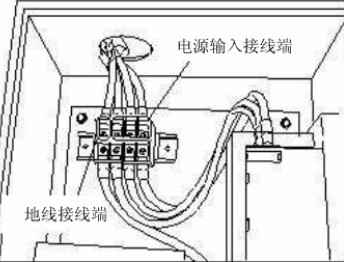

  不要与焊接机、钻床、喷砂机、以及研磨机等易于产生电源干扰的机床用电源。VIPROS-2510C机床功率为30KVA。电压波动在±10%以内。使用的每个电源线接头必须是一个适合的部件。将电源线连接剑电气控制柜的输入接线端，地线接剑地线接线端。地线的接线头应比其它接线头长。在完成液压和冷却水的连接后，确认电气连接是否正确。

液压&冷却水连接
  请按下述方法将液压管路接剑液压单元。
  不要将其它管路或管线连接剑液乐单元。
  请使用具(有20. 9KW (18000Kcal／h)以上的冷却能力自，冷却单元。请按上述连接液压单元的方法连接冷却单元。
  请使用内径超过27. 6mm的管路。使用于管接用的配管，其管内的阻力应尽可能低，最好管径为PT%。如果要使用软管代替管路，请使用等内径几寸的软管。
  把液压单元的侧盖取下，往液压油缸中充油。所需的液压油量为I501。
推荐的液压油：
  AMADA llydraulic Press TV-110X:
  hdOBIL DTE Excel 46
证实电气连接
  确认电气连接是否正确，请通过液压马达冷却用风扇的旋转方向来判断。存连接空气、液压、冷却水单元后，请按卜-述步骤进行检查。
  1．打开总电源、机床电源开关，然后打开CNC。
  2．请确认冷却风扇的旋转方向是否与箭头标记方向一致。
  3．如果冷却风扇的旋转方向为反向，立即关闭CNC、机床电源开关、然后关闭总电源。
  4．调换电气控制柜输入接线端的任意两根电线（电源线）。
  5．确认冷却风扇的旋转方向与箭头方向一致。

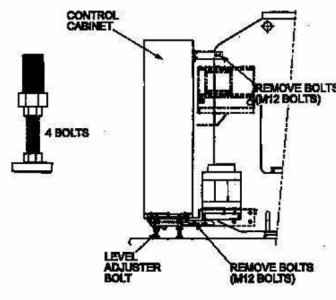

电气控制水水平调节螺栓
  电气控制水的托架控制柜与机床．床体连接防止振动。这些REMOVEBOLTS正常情况下是不使用的，一旦使用安装在电气控制柜上，在机床操作过程中，将产生剧烈的振动。既然如此，取下接电气拎制柜与机床主体的蝶栓，数控冲床的剧烈振动将不被传输到电气控制柜。

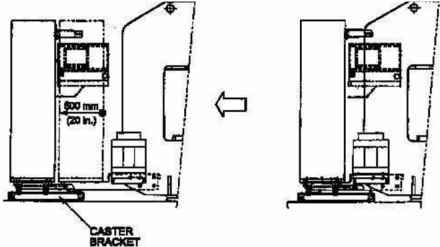

电气控制柜的托架

  在保养T轴时，可以用此托架将电气控制柜移开。通过此托架，电气控制柜可以移动500mm。此托架正常情况下．是不使用的。应该妥善保存。
