1.工作原理

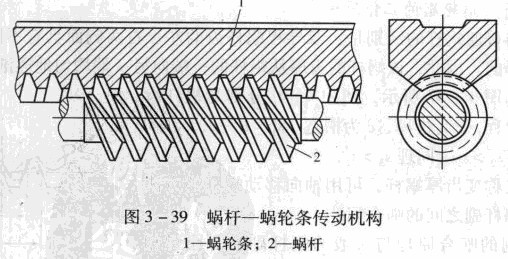

数控冲床蜗杆一蜗轮条机构是丝杠麟、母机构的一种特殊形式。如图3 -39所示，蜗杆可看作长度很短的丝杠，其长径比很小。蜗轮条则可以看作一个很长的螺母沿轴向剖开后的一部分，其包容液体静压蜗杆一蜗轮条机构是在蜗杆一蜗轮条的啃合面间注入压力泊，以形成一定厚度的油膜，使两嘀合商间成为液体摩擦，其工作原理如图3 -40所示。图中油腔开在蜗轮条上，用毛细管节流的定压供油方式给静压蜗杆一蜗轮条供压力泊。从液压泵输出的压力汹，经过蜗杆螺纹内的毛细管节流器10，分别进入蜗轮条笛的两侧面泊腔内，然后经过啃合面之间的间隙，再进入齿顶与齿根之间的间隙，压力降为零，流回油箱。

2.静压蜗杆一蜗轮条传动方式
(1)蜗杆箱固定，蜗轮条固定在运动件上。如图3 -41所示。伺服电动机4和进给箱3置于机床床身或其他部件上，并通过联轴器2使蜗杆轴产生旋转运动。蜗轮条l与运动部件(如工作台)相连，以获得往复直线运动，该方式常应用于数控冲床的移动工作台进给驱动机构中。
(2)蜗轮条固定，蜗杆箱固定在运动件上。如图3 -42所示，伺服电动机4和进给箱3与 蜗杆箱5相连，使蜗杆旋转。行程长度可大大超过运动部件的长度。该方式常用于桥式锺恍床桥架进给驱动机胸中。
