一、冲压非金属材料的注意事项
  钣金工业的发展已经超出了传统意义上的金属板件加工，现在也包括非金属板料的加工。在数控冲床上加工非金属材料请注意以下几个方面的问题：
  1、冲头、下模的刃口要保持锋利。
  2、下模间隙要减少5%~8%（比冲冷轧板）。
  3、采用正锥结构的下模。
  4、进给速度小，以保证足够的卸料时间。
  5、如果板料上有压痕，请采用轻型弹簧。
  6、硬塑料冲压之前，请加足够的润滑液。
  对于冲压软而薄的材料，最易出现的问题是表面的压痕，除保持刃口锋利外，最重要的就是要采用轻型弹簧或轻型弹簧组件，降低压料力，消除划痕。
二、使用特殊成型工具的注意事项
  1、不同型号的机器滑块的行程不同，因此要注意成型模具封闭高度的调整。
  2、一定要保证成犁充分，囚此需要仔细调整，每次调整量最好不要超过0.15毫米，如果调整量过大，容易造成机器的损坏和模具的损坏。
  3、对于拉伸成型，请选用轻型弹簧组件，以防止板料的撕裂，或因变形不均匀卸料困难等。
  4、在成型模具周围安装球型支撑模具，防止板料倾斜。
  5、成型位置应当尽量远离夹钳。
  6、成型加工最好放在加工程序的最后来实现。
  7、一定要保证板材良好的润滑。
  8、定货时注意特殊成型工具的让位问题，如果两个成型的距离比较近，请一定要跟本公司销售员进行沟通。
  9、因为成型工具需要较长的卸料叫，因此成型加工时一定要采用低速，最好要有延时。
三、使用长方形切断刀的注意事项
  1、步距尽量大，要大于整个刀具长度的80%
  2、最好通过编程来实现跳跃步冲。
  3、建议选用斜刃口模具。
四、在不超过机器公称力的情况下如何冲孔
  生产过程中需要冲于114.3mm直径的网孔。如此大的孔会超出机器公称力上限，特别对于高剪切强度材料。通过多次冲孔的方法冲出大尺寸孔可以解决这一问题。使用小尺寸模具沿大网周长剪切可以降低一半或更多的冲压力，在你已经拥有的模具中可能大部分模具都能做到。以下的图示分别使用网形、双D、带网角矩形、凸透镜形模具都可冲出大孔径网形。在这三种情况下，废料都从下跌落，没有废料留在工作台上。
五、一个冲大圆孔的简易方法
  这种凸透镜的模具可被制成你所需半径尺寸。如果孔径超出冲床公称力，我们推荐使用(A)方案。用此模具冲出圆形的周边。如果孔径能在冲床公称力范围内冲成，那么一个放射形模具和一凸透镜模具就能在四次之内冲压出所需的孔而无须旋转模具(B)
五、最后才向下成形
  当选用成形模具时，应避免进行向下成形操作，因为这样会占用太多垂直空问和导致额外的平整或弯曲板材工序。向下成形也可能陷入下模，然后被拉出转塔，然而，如果向下成形是唯一的工艺选择，那么应该把它作为对板材的最后一步处理工序。
六、防止材料扭曲
  如果你需要在板材上冲切大量孔而板材又不能保持平整，成囚可能是冲压应力累积。冲切一个孔时，孔周边材料被向下拉伸，令板材，下表面拉应力增大。下冲运动也导致板材下表面压应力增大。对于冲少量的孔，结果不明显，但随着冲孔数目的增加，拉应力和压应力也成倍增加直到令板材变形。消除这种变形的方法之一是：每隔一个孔冲切，然后返回冲切剩余的孔。这虽然在板材上产牛相同的应力，但瓦解了因同向连续一个紧接一个地冲切而产生拉应力／压应力积聚。如此也令第一批孔分担了第二批孔的部变形效应。
七、如果你的不锈钢翻边变形
  在制造翻边之前向材料施用优质成形润滑剂，这能令材料更好地从模具中分离出米，在成形时顺畅地在下模表面移动。如此给予材料一个更好的机会去分布被弯曲和被拉伸时产生的应力，防止在成形翻边孔边上出现的变形和翻边孔底部的磨损。
八、克服卸料困难的几点建议
  1、使用带有细芯胶粒的冲头。
  2、增加下模间隙。
  3、检查弹簧的疲劳程度。
  4、使用重载型模具。
  5、尽量减少磨损。
  6、适当采用斜刃口模具。
  7、润滑板材。
  8、大工位模具需要安装聚胺脂卸料头。
九、造成废料反弹的主要原因
  1、刃口的锋利程度。刃口的圆角越大，越容易造成废料反弹。
  2、模具的入模量。每个工位模具冲压时，入模量的要求是一定的，入模量小，易造成废料反弹。
  3、模具的间隙是否合理。不合理的模具问隙，易造成废料反弹。
  4、被加工板材的表面是否有油污。

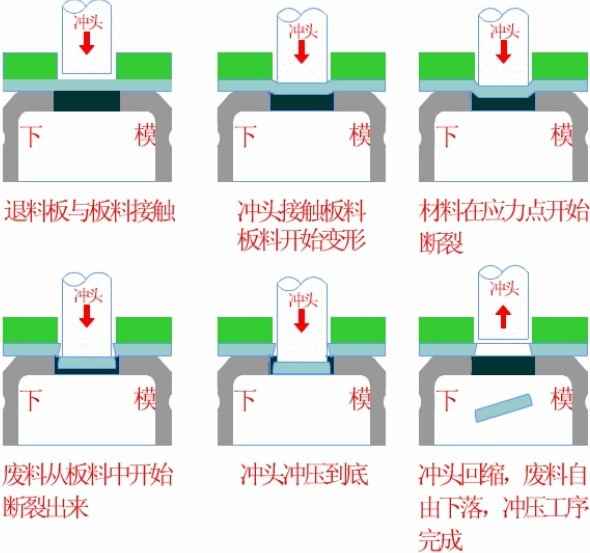

数控冲床冲压模具示意图
