数控工作台的拆装
发布者：卓东机械 发布时间：2012/5/13 9:52:12
一、实验目的与要求
认识数控工作台的组成及工作原理、精度要求。
二、实验仪器与设备
(1)数控工作台一台。
(2)百分表及磁力表架一套。
(3)检测平尺(300 mm)一只。
(4)活动扳手两把。
(5)木柄起子两把。
(6)内六角扳手一套。
三、相关知识概述

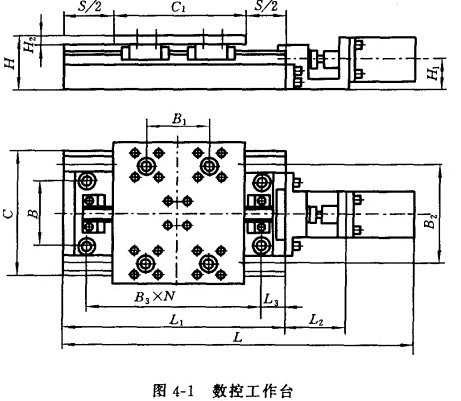

数控工作台是数控冲床机械中的一种附件。如图所示，将两个数控工作台组装在一起后，可以构成一台X-Y工作台，实现两个坐标的定位和连续轨迹运动。也可以把数控工作台看成数控冲床的一个进给运动部件，使其执行某一个固定坐标系的进给运动。数控工作台是由底座、导轨、滚珠丝杠螺母副、电机座、丝枉支承机构、拖板、行程开关、防护翠等部件组成的。数控工作台的装配完成后，姿求运动平稳；拖板运行到不同位置时，空载推动力一致拖板移动的直线性、拖扳平面与移动方向的平行度、拖扳平面与底座底面的平行皮都必须符合规定的技术指标。拆装前后要进行检查登记。
四、实验内容
(1)按照实验报告中的表“数控工作台拆装前后的精度”有关规定，测定数控工作台的几何精度，并填人报告中。
(2)拆下工作台与导轨滑块、螺母支座的定位销钉和连接领钉，取下工作台(拖板)。
(3)检查工作台上导轨滑块的接触商、螺母支座的接触面与工作台面的平行度并作记录。
(4)检查导轨与滚珠丝杠的平行度并作记录。
(5)卸下滚珠丝枉支架与底座连接的定位销和螺钉，取下滚珠丝杠副；松开联轴器，卸下驱动电动机。
(6)检查底座上滚珠丝杠支架的接触面与导轨的平行度。
(7)卸下滚动导轨与底座连续的定位销钉和螺钉，取下滚动导轨。
(8)检查底座上滚动导轨的安装面的平面度和导向丽的直线度并作记录，填入表4-1中。
(9)清洗已经拆散的各个部件，准备进行组装。
(10)在底座上安装滚动导轨并检查安装精度，应达到拆卸前的精度值。
(11)将滚珠丝杠组件安装在底座上，并检查丝杠与导轨的平行度，应达到拆卸前的精度值；然后安装驱动电动机，紧固联轴器。
(12)将工作台安装在导轨滑块上，再将丝杠螺母座连接到工作台上。
(13)安装完毕后，检查几何精度，填入实验报告表4-1中。
五、实验报告
(1)本实验所用的导轨是哪种形式的导轨?
(2)记录滚珠丝杠规格:直径( )mm；导程( )mm；头数( )。
(3)填写拆装前后精度枪查记录表。
