数控冲床联轴器

发布者:卓东机械  发布时间:2013/2/17 8:13:22

数控冲床联轴器是用来连接进给机构的两根轴使之一起回转,以传递扭矩和运动的一种装置。数控冲床运转时,被连接的两轴不能分离,只有停车后,将联轴器拆开,两轴才能脱开。
目前联轴器的类型繁多,有液压式、电磁式和机械式。机械式联轴器是应用最广泛的一种,

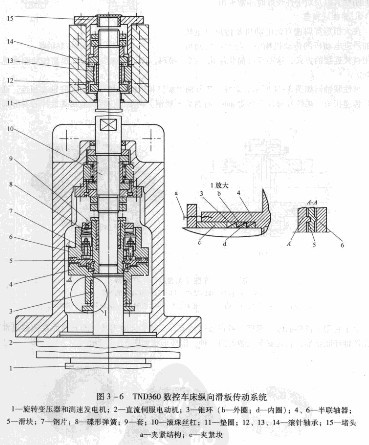

图3 -6所示为TND360数控冲床纵向滑板的传动系统圈。由纵向直流伺服电动机,经安全联轴器直接驱动滚珠丝杠螺母副,传动纵向消板,使其沿床身上的纵向导轨运动,直流伺服电动机由尾部的旋转变压器和测速发电机进行位置反馈和速度反馈,纵向进给的最小脉冲当量是0.001mm。这样构成的伺服系统为半闭环伺服系统。

安全联轴器的作用是在进给过程中当进给力过大或滑板移动过载时,为了避免整个运动传动机构的零件损坏,安全联轴器动作,终止运动的传递。其原理如图3 -7所示,在正常情况下,运动由联轴器传递到滚珠丝杠上,当出现过载时,
滚珠丝杠螺母副上的扭矩增大,这时通过安全联轴器端面上的三角窗传递的扭矩也随之增加,以致使端面三角齿处的轴向力超过弹簧的压力,于是便将联轴器的右半部分推开,这时连接的左半部分和中间环节继续旋转,而右半部分却不能被带动,所以在两者之间产生打滑现象,将传动链断开,使传动机构不致因过载而损坏。数控冲床许用的更大进给力取决子弹黄的弹力。拧动弹簧的调整螺母可以调整弹簧的弹力。在数控冲床上采用了无触点磁传感器监测安全联轴器右半部分的工作状况,当右半部分产生滑移时,传感器产生过载报警信号,通过数控冲床可编程序制器使进给系统制动,并将此状态信号送到数控装置,由数控装置发出报警指标。

安全联轴器与电动机轴、滚珠丝杠相联时,采用了无键锥环连接。其放大图见图3-6,无键锥环是相互配合的锥环,拧紧麟、钉,紧压环压紧镀环,使内环的内孔收缩,外环的外困胀大,靠摩擦力连接轴和孔,锥环的对数可根据所传递的扭矩进行选择。这种结构不需要开键槽,避免了传动间隙。安全联轴器的结构如图3 -6所示,由件4至件9组成。
件4与件5之间囱矩形齿相连,件5与件6之间由三角形齿相连(参见A -A剖视图)。件6上用螺栓装有一组钢片(件7),钢片的形状像摩擦离合器的内片,中心部分是花键孔。件7与件9(套)的外圆上的花键部分相配合,件6的转动能通过件7传至件9,并且件6和件7一起能 沿件9作轴向相对移动。件9通过元键锥环与滚珠丝杠相连。碟形弹簧组(件8)使件6紧紧地忘在件5上。如果进给力过大,则件5、件6之间的三角形街产生的轴向力超过了碟形弹簧的弹力,使件6右移,无触点磁开关发出监控信号给数控装置,使数控冲床停机,直到消除过载因素后才能继续运动。
