数控冲床齿轮齿条传动
发布者：卓东机械 发布时间：2013/3/2 8:48:12

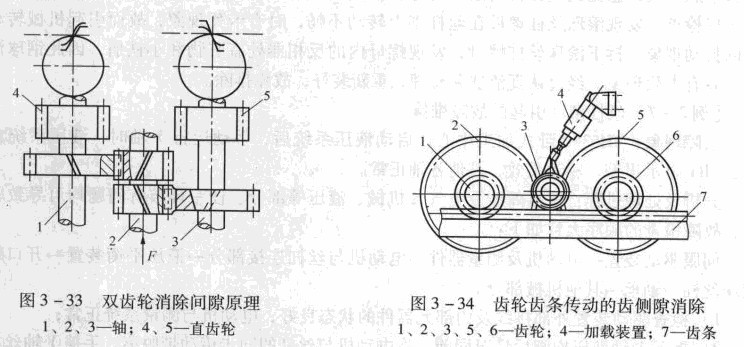

在大型数控冲床中，工作台的行程很大。因此，它的进给运动不宜采用滚珠丝杠螺母副实现(滚珠丝杠只能用在1~6m的传动中)，因太长的丝杠易于下垂，将影响到它的螺距精度及工作性能，此外，其扭转刚度也相应万降，故常用窗轮齿条传动。当驱动负载小时，可采用双片薄齿轮错齿调整法，分别与齿条齿槽左、右制贴紧，从而消除齿侧隙。因3 -33所示是这种消除间隙方法的原理。进给运动由轴2输入，通过两对斜窗轮将运动传给轴1 和轴3，然后由两个直齿轮4和5去传动齿条，带动工作台移动，轴2上两个斜齿轮的螺旋线方向相反。如果通过弹簧在轴2上作用一个轴向力F，则使斜齿轮产生微盘的轴向移动，这时轴l和3便以相反的方向转过微小的角度，使齿轮4和5分别与齿条的两齿面贴紧，消除了间隙。当驱动负载大时，采用径向加载法消除间隙。如图3 -34所示，两个小齿轮1和6分别与齿条7啃合，并用加载装置4在齿轮3上预加负载，于是齿轮3使咱合的大齿轮2和5向外伸开，与其同轴上的齿轮1、6也同时向外伸开，与齿条7上齿槽的左、有两侧相应贴紧而无间隙。齿轮3由液压马达直接驱动。
