1.防护

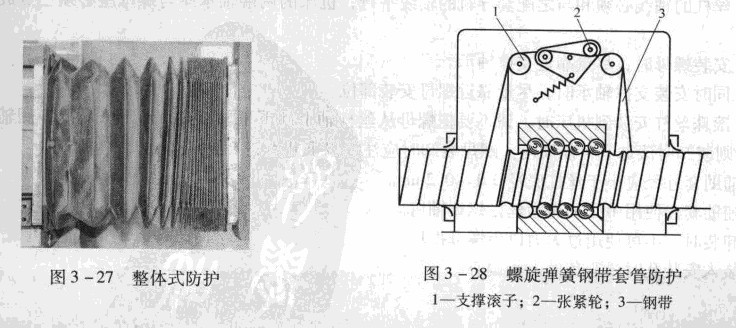

(1)防护罩防护。若滚珠丝杠螺母副在数控冲床上外露,应采用封闭的防护罩,如采用螺旋弹簧钢带套管、伸缩套管、锥形套筒以及折我式(风琴式)的塑料或人造革等形式的防护罩,以防止尘埃和磨粒黯附到丝杠表面。安装时将防护罩的一端连接在滚珠螺母的端面,另一端固定在接珠丝杠的支承座上。图3 -27所示为折叠式护罩防护(整体式防护),图3 -28为螺旋弹簧钢带套管防护。防护理的材料必须具有防腐蚀及耐油的性能。
图3 -28中防护装置和蝶母一起固定在拖板上,整个装置由支承滚子1、张紧轮2和钢带3等零件组成。钢带的两端分别固定在丝杠的外圆表面。防护装置中的钢带绕过支承滚子,并靠弹簧和张紧轮将钢带张紧。当丝杠旋转时,工作台(或拖板)相对丝杠作轴向移动,丝杠一端的钢带按丝杠的螺距被放开,而另一端则以同样的螺距将钢带缠卷在丝杠上。由于钢带的宽度正好等于丝杠的螺距,因此蝶纹槽被严密地封住。还因为钢带的正反面始终不接触,钢带外表团蒙古附的脏物就不会被带到内表面去,使内表面保持清洁。这是其他防护装置很难做到的。
(2)密封圈防护。如图3 -29所示,如果数控冲床滚珠丝杠螺母副处于隐蔽的位置,可采用密封圈对螺母进行密封,密封圈厚度为螺距的2 -3倍,装在滚珠螺母的两端。接触式的弹性密封圈系用耐油橡胶或尼龙制成,其内孔做成与丝杠螺纹滚道相配的形状。接触式密封固的防尘效果好,但因有接触压力,使摩擦力矩略有增加。非接触式密封圈系用聚氯乙烯等塑料制成,又称迷宫式密封圈,其内孔形状与丝杠蝶、纹滚道的形状相反,并略有间隙,这样可避免摩擦力矩,但防尘效果较差。
