数控冲床滚珠丝杠螺母副的特点
发布者：卓东机械 发布时间：2013/6/13 8:28:51
数控冲床滚珠丝杠螺母副是直线运动与回转运动能相互转换的传动装置。
数控冲床滚珠丝杠螺母副的特点
(1)传动效率高，摩擦损失小。滚珠丝杠螺母副的传动效率η= 0. 92 - 0. 96，比常规的丝杠蝶母副提高3 -4倍。因此，功率消耗只相当于常规丝杠螺母副的114-1/3。
(2)给予适当预紧，可消除丝杠和螺母的螺纹间牒，反向时就可以消除空程死区，定位精度高，刚度好。
(3)运动平稳，无爬行现象，传动精度高。
(4)有可逆性，可以从旋转运动转换为直线运动，也可以从直线运动转换为旋转运动，即 丝杠和螺母都可以作为主动件。
(5)磨损小，使用寿命长。
(6)制造工艺复杂。滚珠丝杠和螺母等元件的加工精度要求高，表面粗糙度也要求高，故 制造成本高。
(7)不能自锁。特别是对于垂直丝杠，由于自重惯力的作用，下降时当传动切断后，不能 立即停止运动，故常需添加制动装置。
工作原理

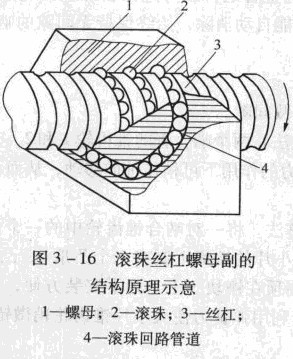

数控冲床滚珠丝杠螺母副的结构原理示意如图3 -16所示。在丝杠3和螺母1上都有半圆弧形的螺旋槽，当它们套装在一起时便形成了滚珠的螺旋滚道。螺母上有滚珠回路管道4，将几圈螺旋滚道的两端连接起来，构成封闭的循环滚道，并在滚道4内装满滚珠2。当丝杠旋转时，滚珠在滚道内既自转叉沿滚道循环转动，迫使螺母(或丝杠)轴向移动。
