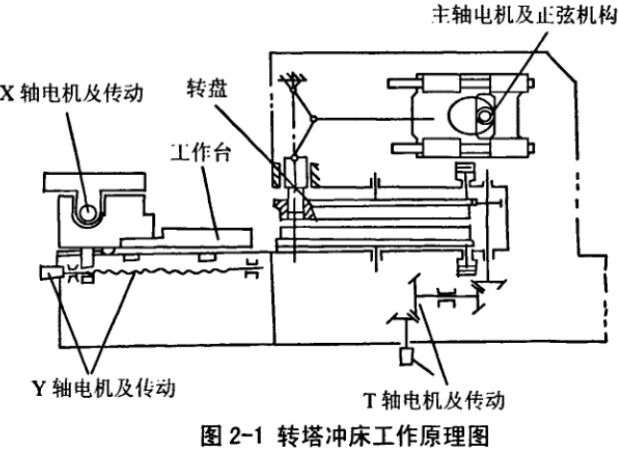

数控转塔冲床是高速冲床的一种，其拥有多个模位，换模方便快速，可实现敏捷制造，本文讲述的数控转塔冲床为伺服电机驱动式数控冲床，它的工作原理图如图2-1所示，主轴采用伺服电机带动正弦机构，使滑块上、下往复运动，冲击上转盘上所选定的上模而对板材进行冲裁加工，正弦机构可以有效地扩大伺服电机带动冲头的冲击力。上、下转盘由伺服电机经皮带轮同步带动，板料的移动可由滑动夹钳来完成，X、Y轴方向的运动是由伺服电机、滚珠丝杠副等驱动而实现。数控转塔冲床的组成主要有以下部件构成：
1)数控系统。数控系统是转塔冲床自动加上的核心，实时监测转塔冲床的工作状态以及加工环境，接受操作人员的操作命令，控制机床各功能部件协调动作来完成加工任务。数控系统主要包括主控机，显示器，键盘，操作面板以及功能强大的控制软件组成。
2)伺服系统。伺服系统是转塔冲床的最主要部件之一，直接驱动各轴运动。它接受数控系统的运动命令并实现转塔冲床各轴速度、位置的精确控制。伺服系统主要包括主轴电机伺服、X轴电机伺服、Y轴电机伺服以及T轴（转塔轴）电机伺服。
3)电气系统，电气系统包括交流主电路、机床辅助功能控制电路和电了控制电路三部分，其中交流丰电路为强电部分，而后两个电路则为弱电部分。电气系统的枢纽为电气柜，所有外围电气元件或者通过电气柜与数控系统相连，或者直接安装在电气柜中。
4)机床床身，主要包括底座，外罩等，为转塔冲床其他部件的安装提供，个平台。同时也为机床正常工作提供良好的抗震等机械性能。
5)传动系统，主要包括主轴传动机构、X轴传动机构、Y轴传动机构以及T轴（转塔轴）传动机构。其功能主要是将各伺服电机的输出转为各个轴的动作．其中，T轴采用电机驱动皮带轮带动转塔运动的方式，主轴采用如图2-1所示的正弦机构来实现。
6)辅助部件。包括转盘定位销、主轴离合器、工件定位装置、工件夹具等。
