数控系统的数据流
发布者：卓东机械 发布时间：2011/9/2 9:24:11
数控系统的特点是操作者可以将要加工的零件以程序的方式进行描述，并输入到数控系
统中。零件程序具有DIN准和ISO标准，如直线用C01表示，顺时针圆弧用C02表示，
逆时针圆弧用C03表示。利用数控编程标准代码所描述的工件加工过程称为零件加工程序。
数控系统将零件加工程序存储于程序存储器中，程序启动后，数控系统的数据处理软件首先
对存储器中的零件加工程序进行译码，译码后的程序被送入数控冲床设备的预读缓冲存储器。数控系统的捶补器从预读缓冲存储器中读出译码好的零件加工程序，然后进行插补计算，计算出轨迹上的位置。数控系统插补原理方法有直线插补、圆弧插补等，有些数控系统还可以提供样条插补、多项式插补、表格插补等插补方法。由插补器生成的位置指令被送到位置控制器进行位置调节控制。位置控制器根据插补器给出的位置控制指令以及伺服电机测量系统测得的实际位置，生成速度信号送到伺服驱动器。伺服驱动器最终控制伺服电机向指令位置方向运动。

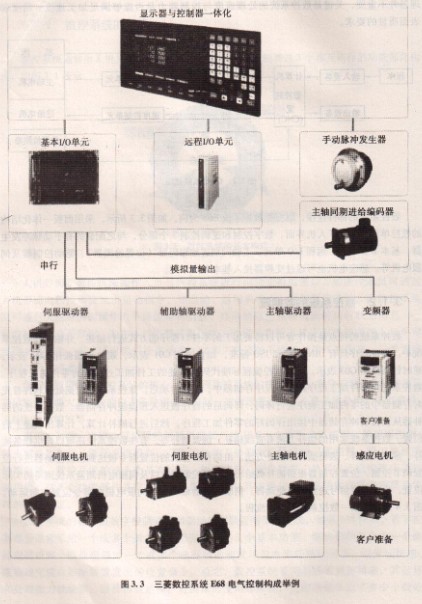

图3 4所示为某一数控系统的数据流程。
