MP数控转塔冲床

MP-Q12/16/18/20

MP数控转塔冲床设备说明：

MP数控转塔冲床是集电气自动化、计算机、机械为一体的高新技术产品。采用卓东机械自行研发的最新一代系统软件，以工控机为基本硬件平台，WINDOWS操作系统，界面友好，编辑指令丰富，功能实用，可实现CAD图形直接加工，操作简单。该系列数控冲床设备应用广泛，适用于多种加工业，如电力设备、通讯电子、建筑五金、生活五金、机械制造等行业。

MP数控转塔冲床设备特点：

※进口伺服电机

※下模快速装卸

※全浮动气式夹钳

※厚转塔镶套结构

※江苏杨锻压力机

※床身铸造整体回火处理

※滚轮功能.三轴联动功能

※台湾精密滚珠丝杠直线导轨

※导向更好精度更高.模具寿命更长

※MP全自动数控转塔冲床采用C型机架结构

※高速数控转塔冲床速度更快.效率更高.噪音更底

MP数控转塔冲床主要部件及特点:

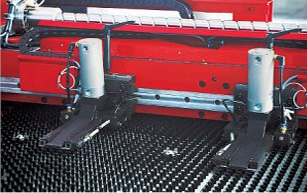

送料机构及夹钳
大导程精密磨削滚珠丝杠，四导槽直线导轨，定位精确更高、运动速度更快、噪音更低
浮动式气动高强度夹钳，夹持工件稳定可靠。
夹钳意外松动报警传感器，确保加工安全。

淬硬模套
转盘采用镶套结构，延长了使用寿命，
模套硬度高、耐磨性好、更换方便。

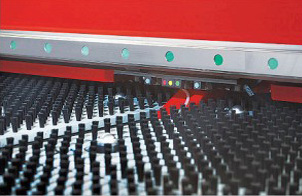

标准毛刷衬钢球工作台
高密度软毛刷，送料平衡，噪音低，减少板材划伤。
衬少量钢球，使用寿命更长。
钢球工件台更适合加工3.5mm以上钢板。（选配）

模具
厚转塔系列模具，导向性能好，表面硬度高，
失效的情况下也能确保夹钳安全，避免撞击或冲压损坏。

夹钳死去检测开关
提供夹钳全面保护功能，在人工操作疏忽或软限位保护
抗磨损能力强，可完成冲孔、翻边、
滚压等各种加工工艺。

数控系统
主要配置及功能：
▼10.4显示器，真彩，多种语言选择
▼cpu主频：233MHZ/400MHZ
▼操作系统：Linux/windows
▼通讯接口：RS232、100M以太网
▼USB接口、CF卡槽
▼用户内存：1G/40G
▼可扩展性强
▼应用灵活，开放性好

MP数控转塔冲床设备参数：

MP系列数控冲床		单位	MP-Q2512	MP-Q2516	MP-Q2518	MP-Q2520	MP-Q2524
公称力		KN	250	250	250	250	250
更大加工板才尺寸(含一次再定位)		MM	1250X2500	1250X2500	1250X2500	1250X2500	1250X2500
更大加工板才厚度	碳刚板	MM	6	6	6	6	6
更大加工板才厚度	不锈钢板	MM	5	5	5	5	5
一次冲孔更大直径		MM	Φ88.9	Φ88.9	Φ88.9	Φ88.9	Φ88.9
标配模位数			12	16	18	20	24
冲孔精度		MM	0.1	0.1	0.1	0.1	0.1
冲头冲压频次		CPM	150	150	150	150	150
最高冲孔频率 (1.6MM步距7MM冲程)		CPM	150	150	150	150	150
最高冲孔频率 (25.4MM步距7MM冲程)		CPM	126	126	126	126	126
板才更大移动速度		M/MIN	60	60	60	60	60
转盘转速		RPM	30	30	30	30	30
控制轴数			3(X.Y.T.)	3(X.Y.T.)	3(X.Y.T.)	3(X.Y.T.)	3(X.Y.T.)
床身结构			C	C	C	C	C
气源			0.55	0.55	0.55	0.55
外型尺寸	长	MM	4950	4950	4950	4950	4950
	宽	MM	3500	3500	3500	3500	3500
	高	MM	2310	2310	2310	2310	2310
重量		KG	8.3	8.3	8.3	8.3	8.3
